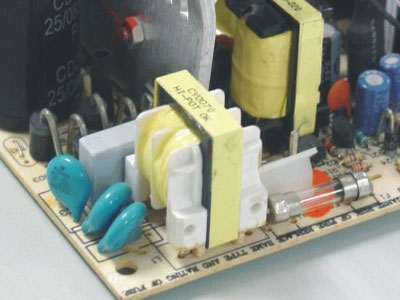

为保证输入到整流电路中的电流的纯净，还需要进行第二道滤波。此滤波电路是由X电容、Y电容和变压器型电感组成。下图便是：

还需要进行第二道滤波

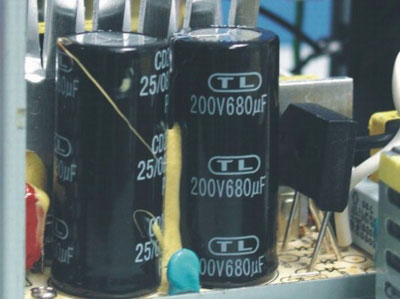

　　滤波电容也是电源中很重要的元件，消除纹波主要就靠它了。一般分为高压滤波电路和低压滤波电路。高压整流滤波电路把220V的交流市电转换为300V的高压直流电压，一路输到开关电路，一路输到辅助电源电路。高压滤波电容的容量对输出端的稳定性有很大影响，纹波输出的控制也是基于滤波电容的容量。纹波是与输出端呈现的输入频率及开关变换频率同步的分量，一般为输出电压的0.5%以内。另外，采用高容量的滤波电容，在电网电压突然降低时，也可以保证电源不至于重新启动。

滤波电容也是电源中很重要的元件

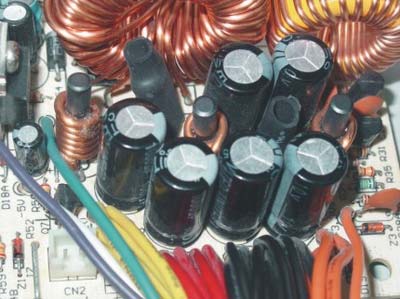

　　低压滤波电路采用的直流线路EMI滤波器。直流线路EMI滤波器比较复杂。电源的直流有5V、12V和3.3V电压，对于每路电压，都需要进行滤波。低压端通常有两个大的扼流线圈，其中稍大的对+5V和+12V进行滤波，稍小的对+3.3V进行滤波。低压大容量滤波电容和线圈型电感数目也较多，共有6个，5V、12V和3.3V各使用2个滤波电容和1个线圈电感，低压输出端的扼流线圈非常密实。这样设计可以取得非常好的滤波效果，可以有效滤除纹波和杂讯。

低压滤波电路采用的直流线路EMI滤波器

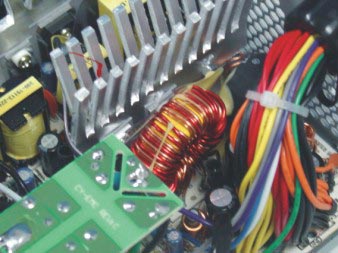

　　开关管也是很重要的一个元件，从下图可以看到，它所采用的是KSE13009L的开关管。

采用KSE13009L开关管

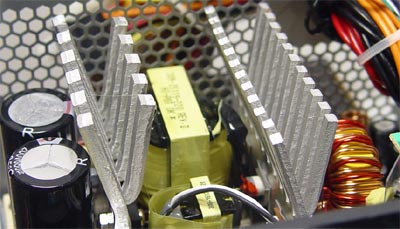

具有四重保护功能

　　上面说过了，这个电源有个特别的功能：具有四重保护功能，即过压、过流、过载和短路保护。过压保护是指+3.3V、+5V输出电压过高时航嘉电源会自动保护；过流保护是指输入端出现冲击电流时电源自动保护；过载保护指负载过重时自动保护；短路保护指输出端接地时自动保护。只有当这些因素解除，远程开关至少复位1秒或关断供电10秒后，电源才能重新冷启动。

　　此外，磐石355还有一个很大的特点，就是提供了一路专用的SATA硬盘电源接口。

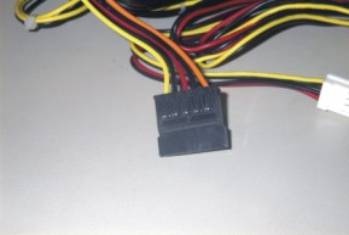

专用的SATA硬盘电源接口

　　通过对这个电源的解剖，相信大家对电源内部的一些情况有所了解了吧，也知道了为什么市面上电源的价格差别这么大的原因了吧？
